Qué pedía el proyecto
Un encauzamiento urbano se diseña sobre perfiles: el longitudinal para fijar pendientes y el transversal para dimensionar la sección y comprobar las obras de paso existentes. Entre casas, muros y accesos privados, el reto es obtener esas secciones sin ocupar la calle durante días.
Por qué fotogrametría de alta resolución y no LiDAR
En un cauce que atraviesa un pueblo la vegetación suele estar controlada y el suelo es visible, así que una fotogrametría a 1,9 cm da la densidad necesaria para cortar secciones fiables en el modelo de superficie. Como criterio general, el LiDAR compensa cuando hay cobertura vegetal continua; aquí la prioridad era el detalle de bordes, muros y obras de paso, donde la imagen es más legible. Las secciones se cortaron del modelo cada 10 m siguiendo el eje definido.
Qué se entregó
Los documentos que un proyecto de encauzamiento necesita, listos para dimensionar la sección.
-

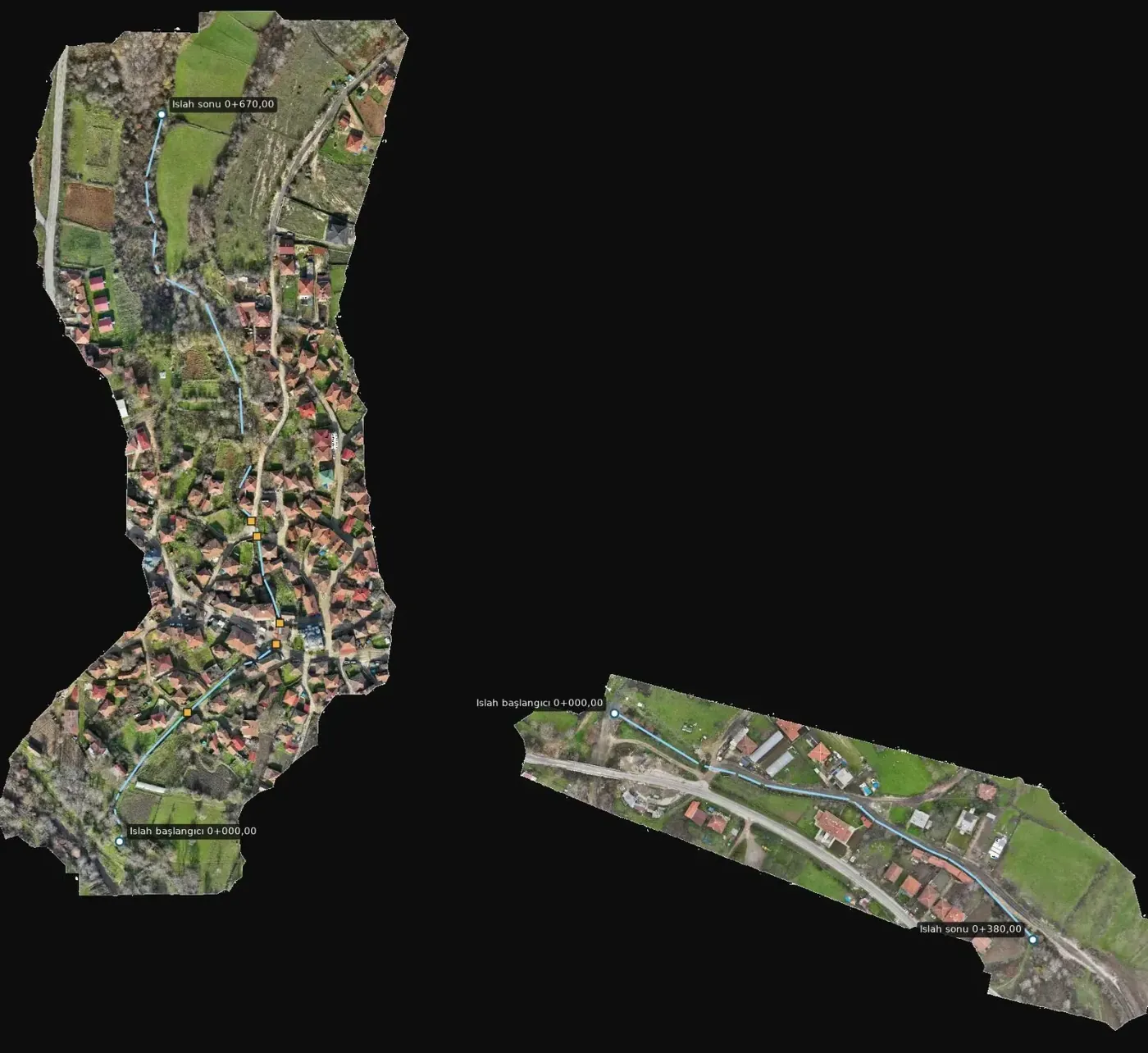

Ortofoto
Fondo actual de calles, cerramientos y márgenes para el plano de proyecto.
-

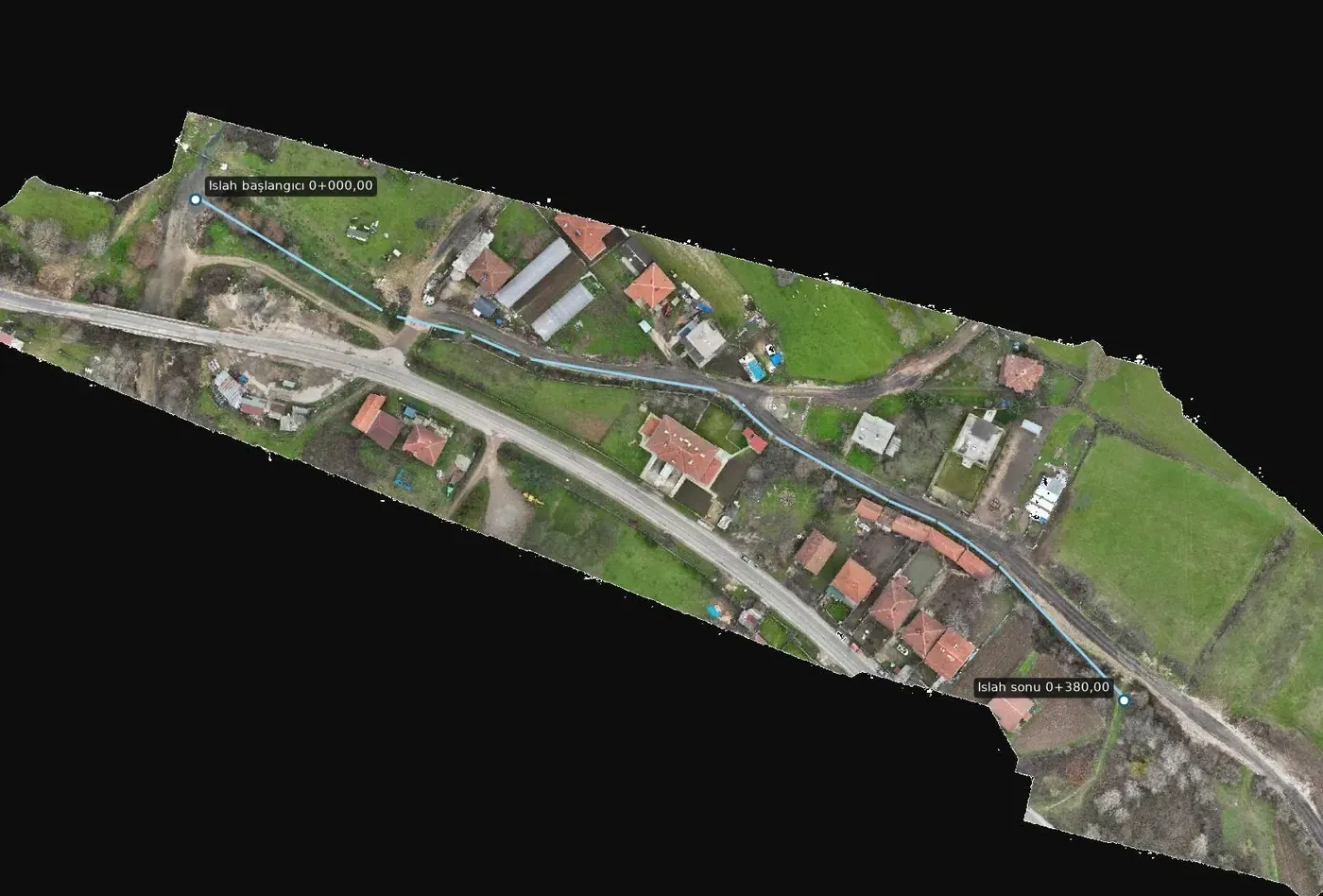

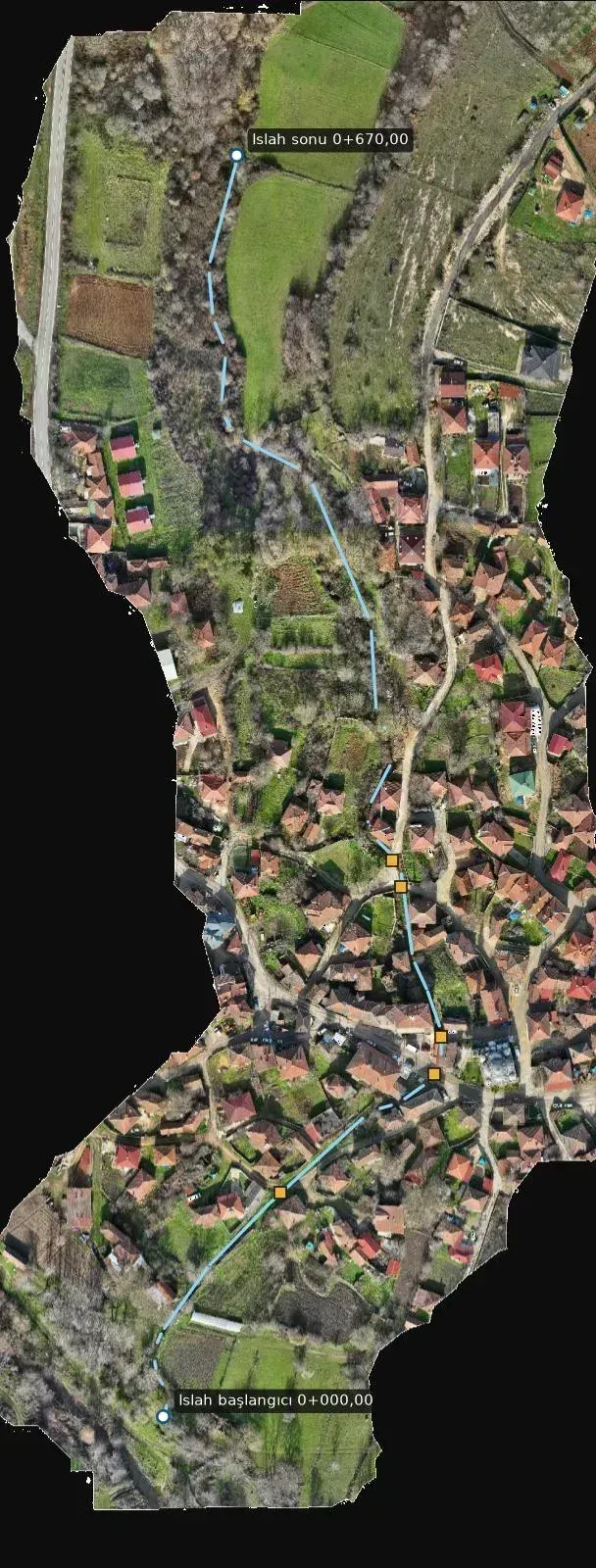

Plano de trazado y obras de paso
Eje de los cauces y posición de las estructuras existentes que hay que respetar o sustituir.
-
Perfiles longitudinales y transversales (NetCAD)
Pendientes, calados y dimensionado de la nueva sección.
-
Archivo KMZ
Localización del trazado en un visor geográfico para reuniones con el ayuntamiento.
Si tienes un proyecto parecido en España
Pide el eje y los perfiles en ETRS89 y el huso UTM de tu zona, define la separación entre secciones que exige tu cálculo hidráulico y solicita perfiles en DWG o DXF y la ortofoto georreferenciada. Para presupuestar necesitamos el eje aproximado de los cauces en KMZ, la longitud de cada ramal y el ancho de franja a documentar a cada lado.
