Qué pedía el proyecto
Un proyecto de restauración parte de lo que existe: deformaciones, grietas, fábricas, carpinterías y la relación del edificio con el recinto. El encargo era fijar todo eso en un registro métrico y en color que sirviera al arquitecto como base de dibujo y como testimonio del estado previo.
Por qué escáner láser más fotogrametría

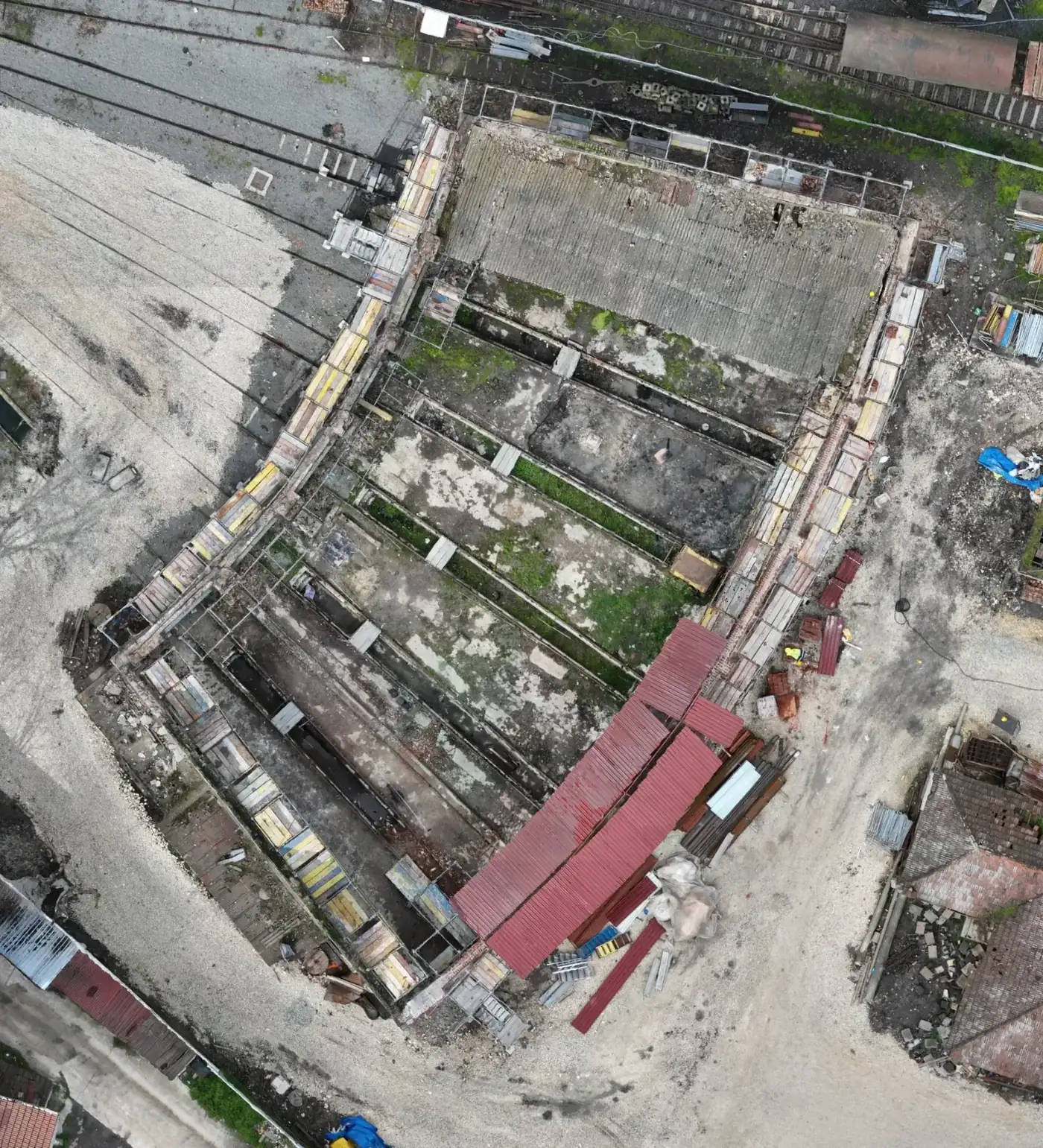

El escáner láser terrestre da geometría densa y precisa de fachadas e interiores, pero no ve cubiertas ni el conjunto desde arriba. La fotogrametría por dron a 0,8 cm cubre justo eso: cubiertas, remates y el recinto completo, con textura fotográfica. Como criterio general, en patrimonio se combinan ambos para que ningún paramento quede sin registro y para que la nube final tenga color real. Aquí, además, se cartografió el recinto de la estación más allá del propio edificio.
Qué se entregó
Un registro del estado actual del que extraer plantas, alzados y secciones.
-

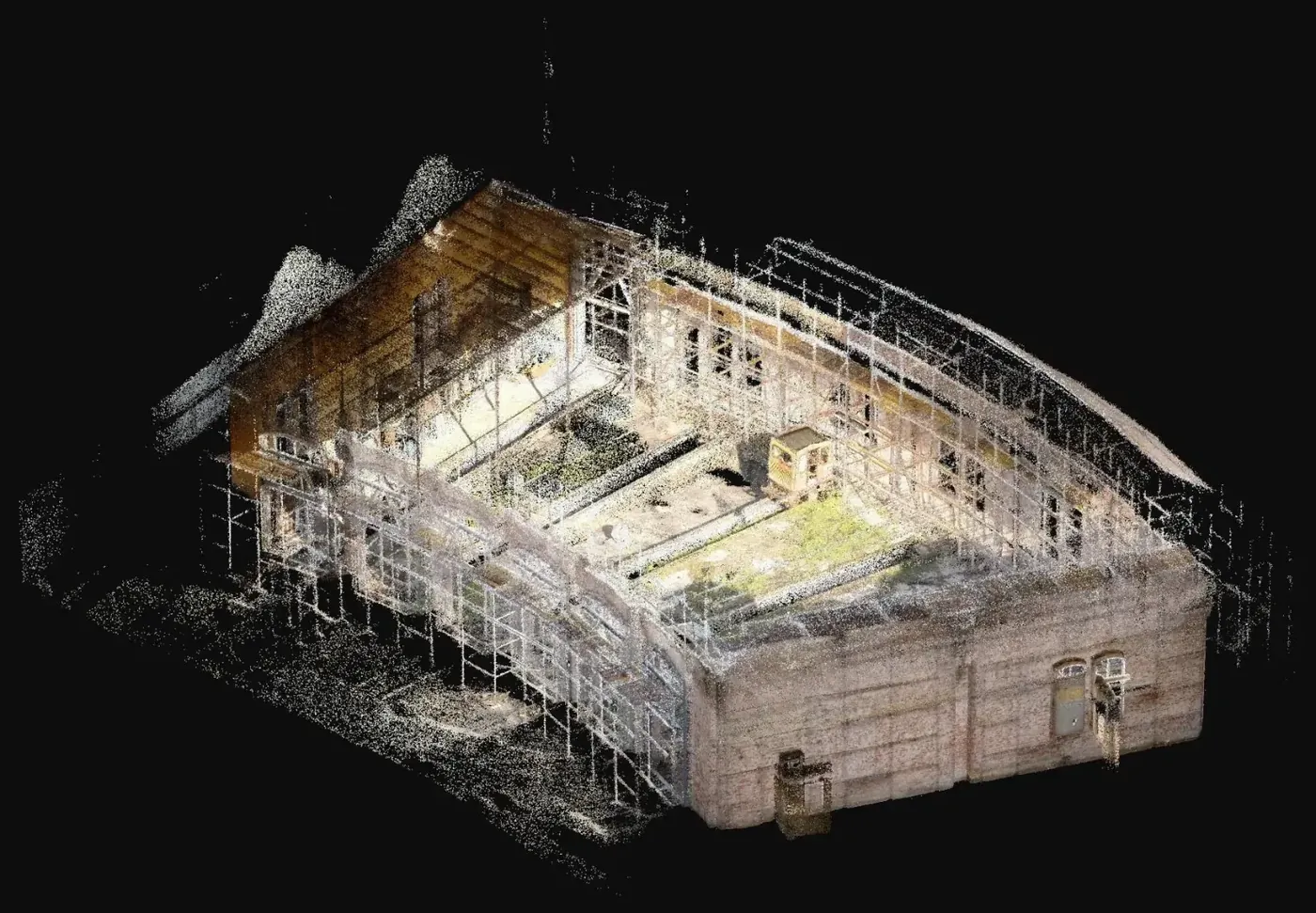

Nube de puntos en color
Geometría completa del edificio para plantas, alzados y modelado BIM o HBIM.
-

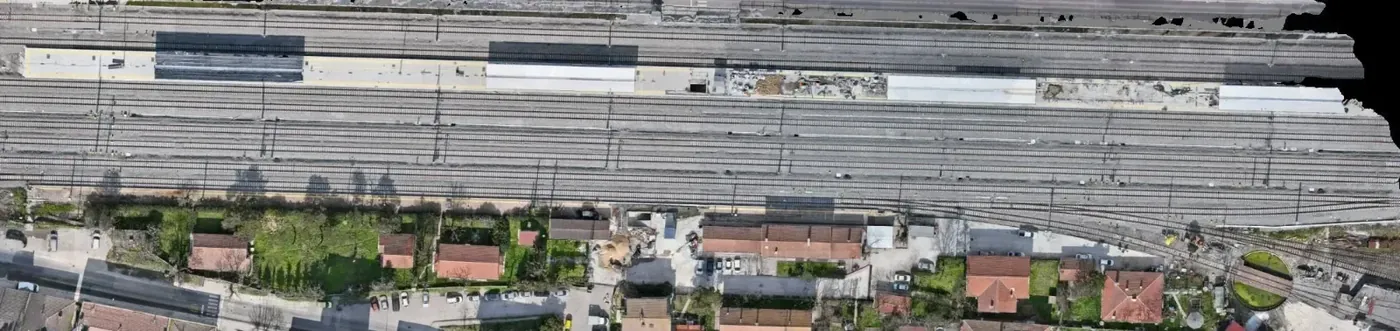

Ortofoto a 0,8 cm
Imagen métrica de cubiertas y entorno para el plano de estado actual.
-
Imágenes de sección
Cortes del edificio para estudiar deformaciones y niveles.
-
Plano de replanteo
Referencia de coordenadas para situar la intervención en obra.
Si tienes un proyecto parecido en España
Pide la nube de puntos en color en LAS o en el formato que lea tu software BIM, con un sistema de coordenadas acordado (ETRS89 y huso UTM, o un sistema local del edificio referido a él), las ortofotos de fachada a la resolución que exija tu nivel de detalle y las secciones en DWG o DXF. Para presupuestar necesitamos fotos del edificio, su superficie aproximada, el acceso a interiores y si el entorno también debe cartografiarse.
