Qué pedía el proyecto
El promotor debía presentar la cartografía base de tres parques eólicos para el diseño y el expediente de aprobación turco conocido como 7/A. Eso fija el producto: hojas a 1:1000 y 1:5000 con ortofoto, modelo de elevaciones y curvas de nivel, apoyadas en una red de coordenadas aceptada por la administración.
Por qué fotogrametría y LiDAR en el mismo encargo
A esta escala la restitución estereoscópica sobre imágenes sigue siendo la forma eficiente de dibujar caminos, edificaciones y líneas de rotura, de ahí la cámara Zenmuse P1. El LiDAR Zenmuse L2 aporta lo que la imagen no da: cota de suelo bajo matorral y arbolado. Como regla general, la fotogrametría modela la superficie visible y el LiDAR llega al terreno a través de la vegetación, así que combinarlos evita huecos en el MDE.

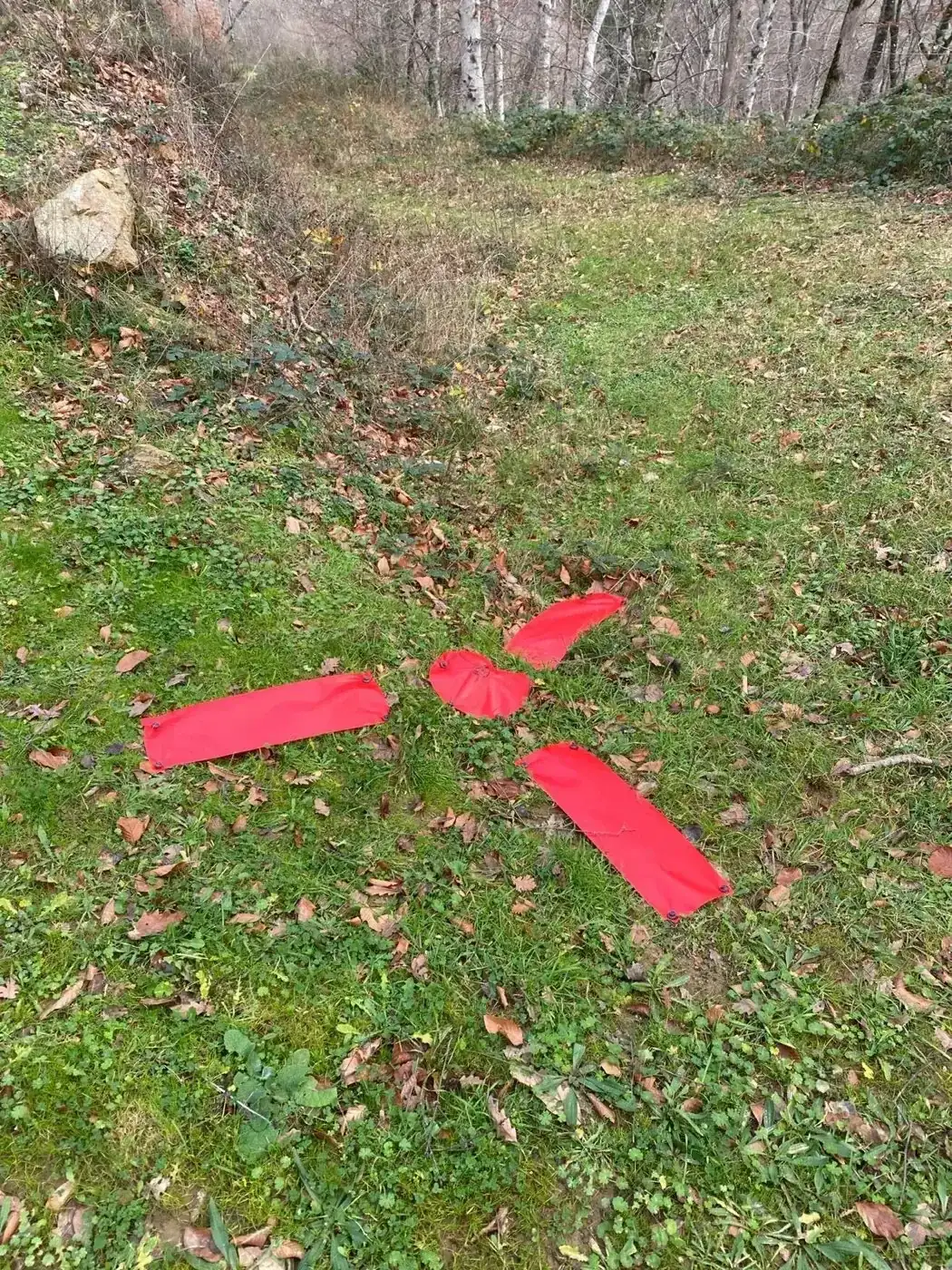

La geometría se amarró a una red GNSS de grado C3 y a puntos de apoyo con dianas de tela, visibles en imagen y en la nube.
Qué se entregó y para qué sirve cada archivo
Un paquete listo para la ingeniería.
-

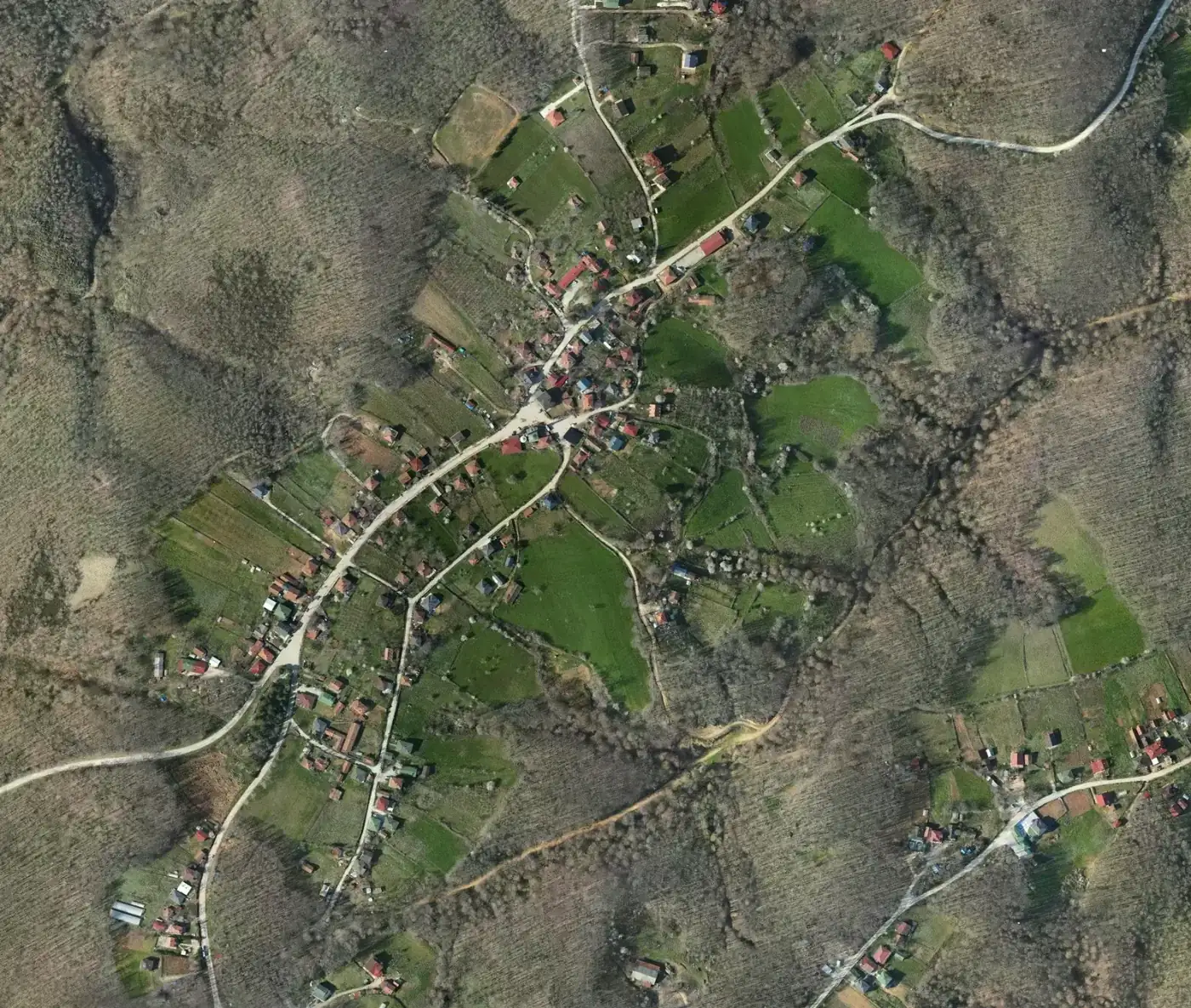

Ortofoto a 5 cm de GSD
Fondo georreferenciado para plataformas, viales y zanjas.
-

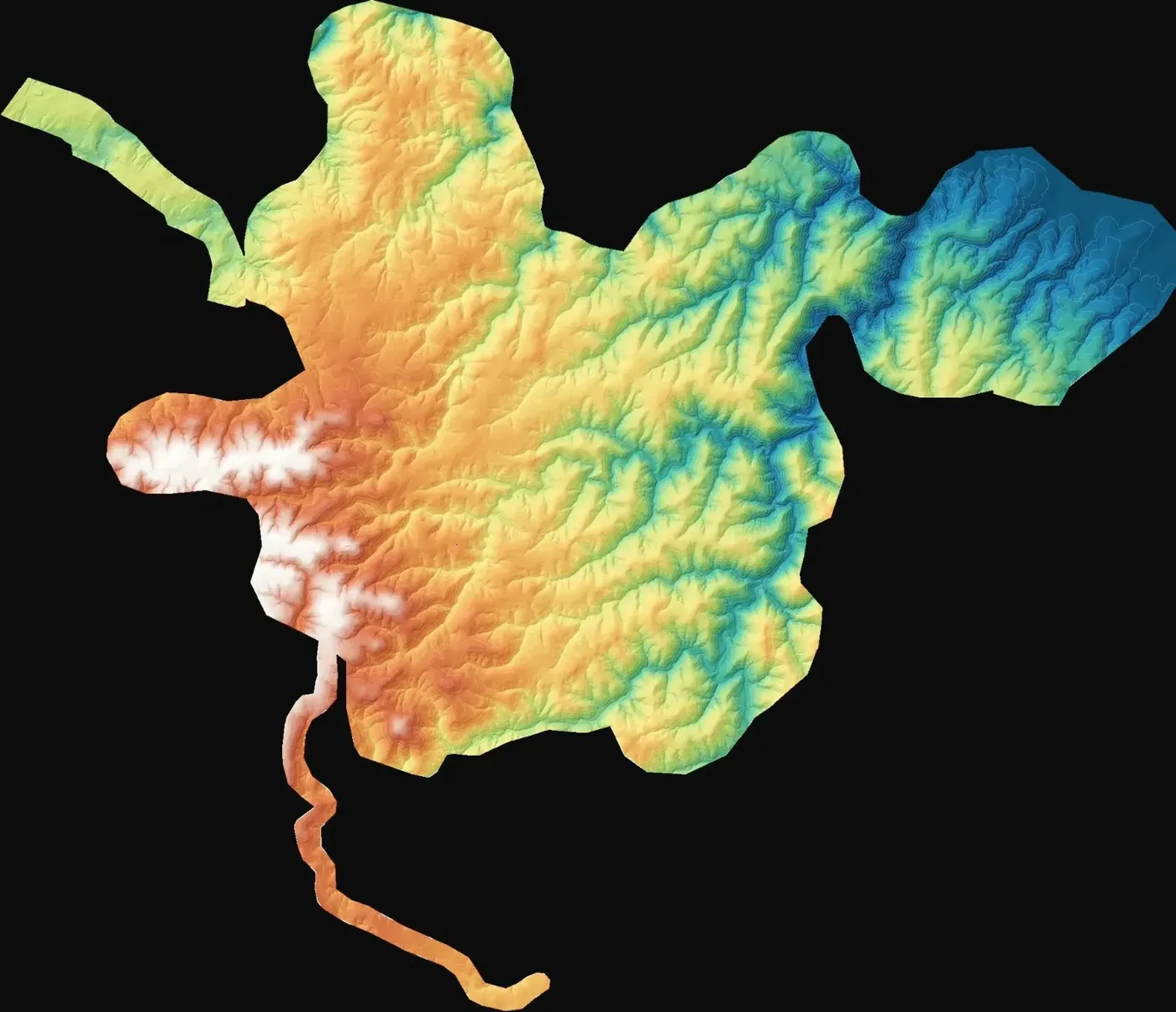

Modelo digital de elevaciones (MDE)
Perfiles, pendientes y movimiento de tierras.
-

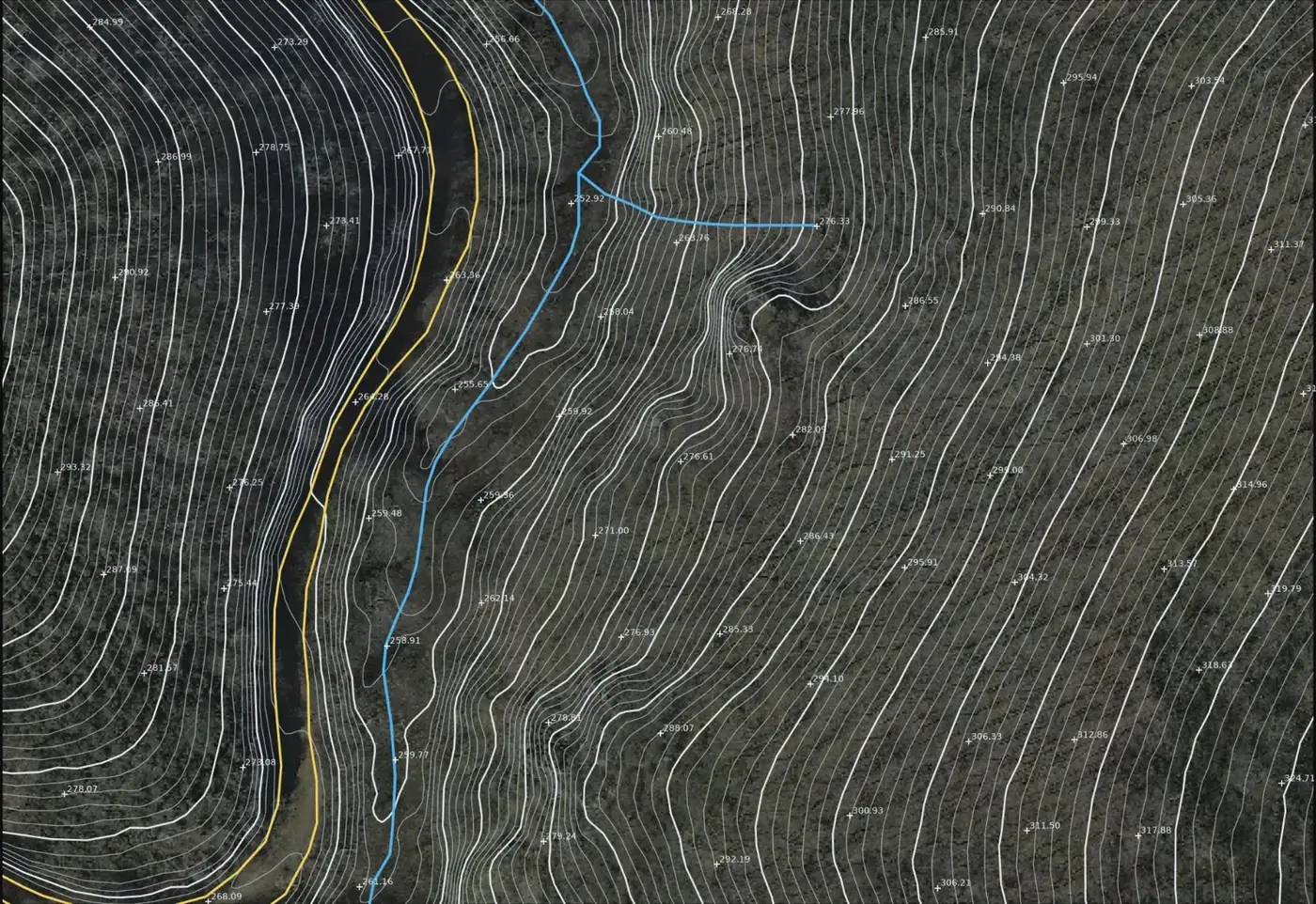

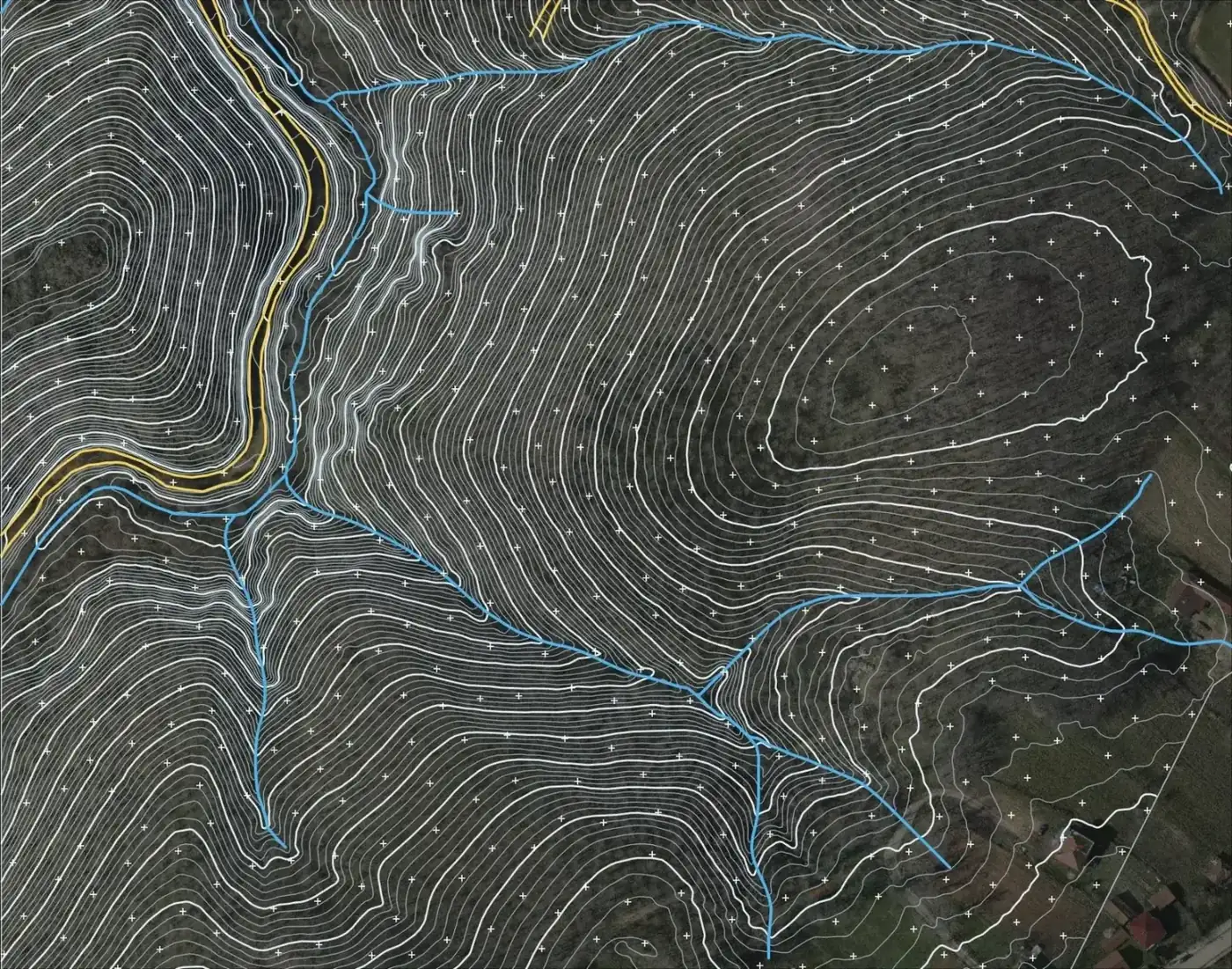

Curvas de nivel
Lectura del relieve en el plano de implantación.
-
Hojas cartográficas a 1:1000 y 1:5000
Documento formal para el expediente y el proyecto de ejecución.
Si tienes un proyecto parecido en España
Pide la cartografía en ETRS89 y en el huso UTM de tu zona, con las escalas de hoja que exija tu expediente y el GSD de la ortofoto por escrito. Solicita la nube en LAS o LAZ clasificado y el dibujo en DWG o DXF por capas. Para presupuestar necesitamos el polígono de los emplazamientos en KMZ o shapefile, la escala de salida y si ya existe red de apoyo en la zona.
