El punto de partida
Tres recintos de un mismo parque eólico, sin cartografía a la escala que pide el diseño. El encargo era producir hojas a ambas escalas con su modelo del terreno y curvas de nivel, apoyadas en control de grado C3, la clase de red que exige la normativa turca para este tipo de trabajo.
Por qué LiDAR y no solo fotogrametría
Cuando el producto principal es el relieve (MDT y curvas) y el terreno tiene vegetación, el LiDAR es la opción directa: cada pulso devuelve varios retornos y los últimos llegan al suelo, así que el modelo del terreno se obtiene clasificando la nube en lugar de interpolar entre claros. La fotogrametría modela la copa, no lo que hay debajo. Esto es conocimiento general del método, no una medida de este proyecto.
Del modelo de suelo ya clasificado salieron las curvas, y la ortofoto se generó como capa de apoyo visual para el dibujo.
Qué se entregó
Un conjunto cerrado de productos listo para el diseñador del parque.
-
Hojas a 1:1000 y 1:5000
Cartografía formal para el proyecto y su tramitación.
-

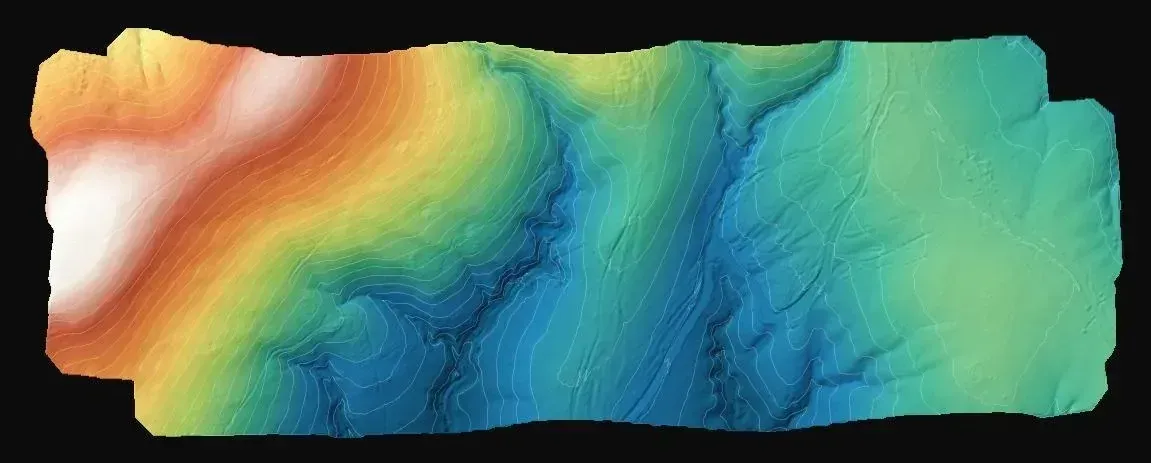

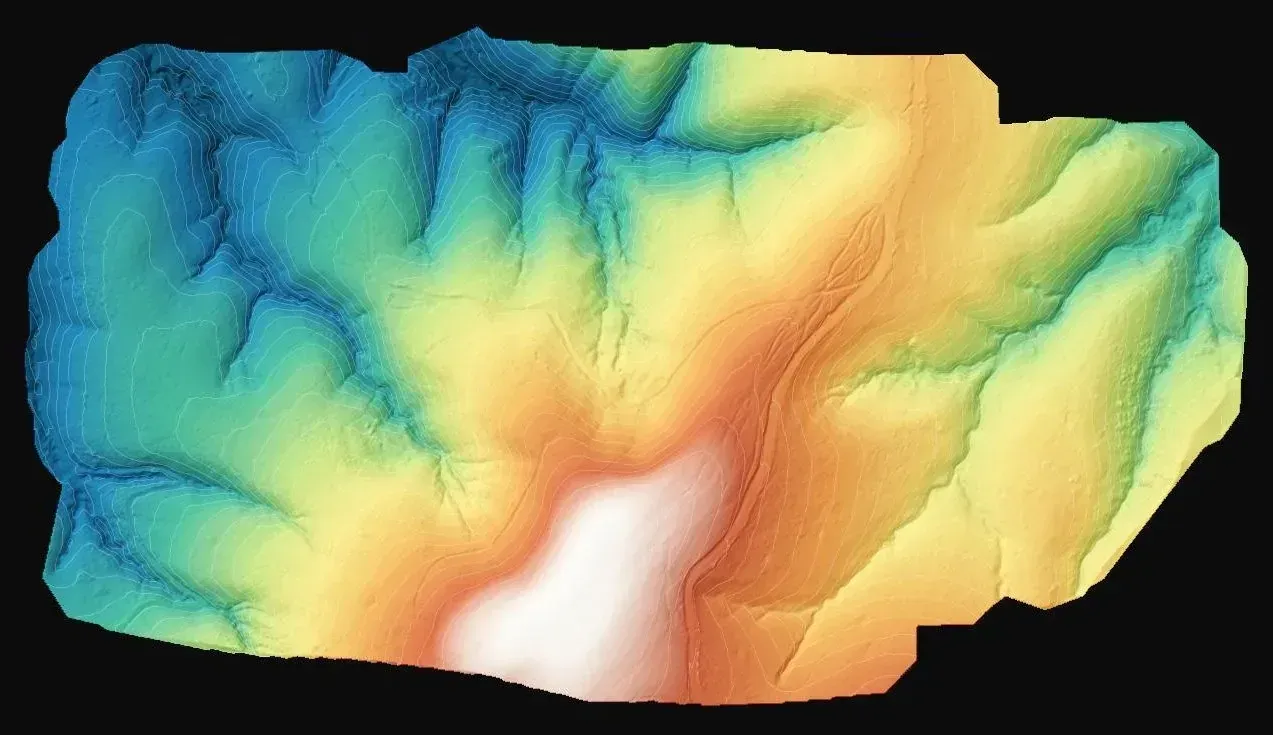

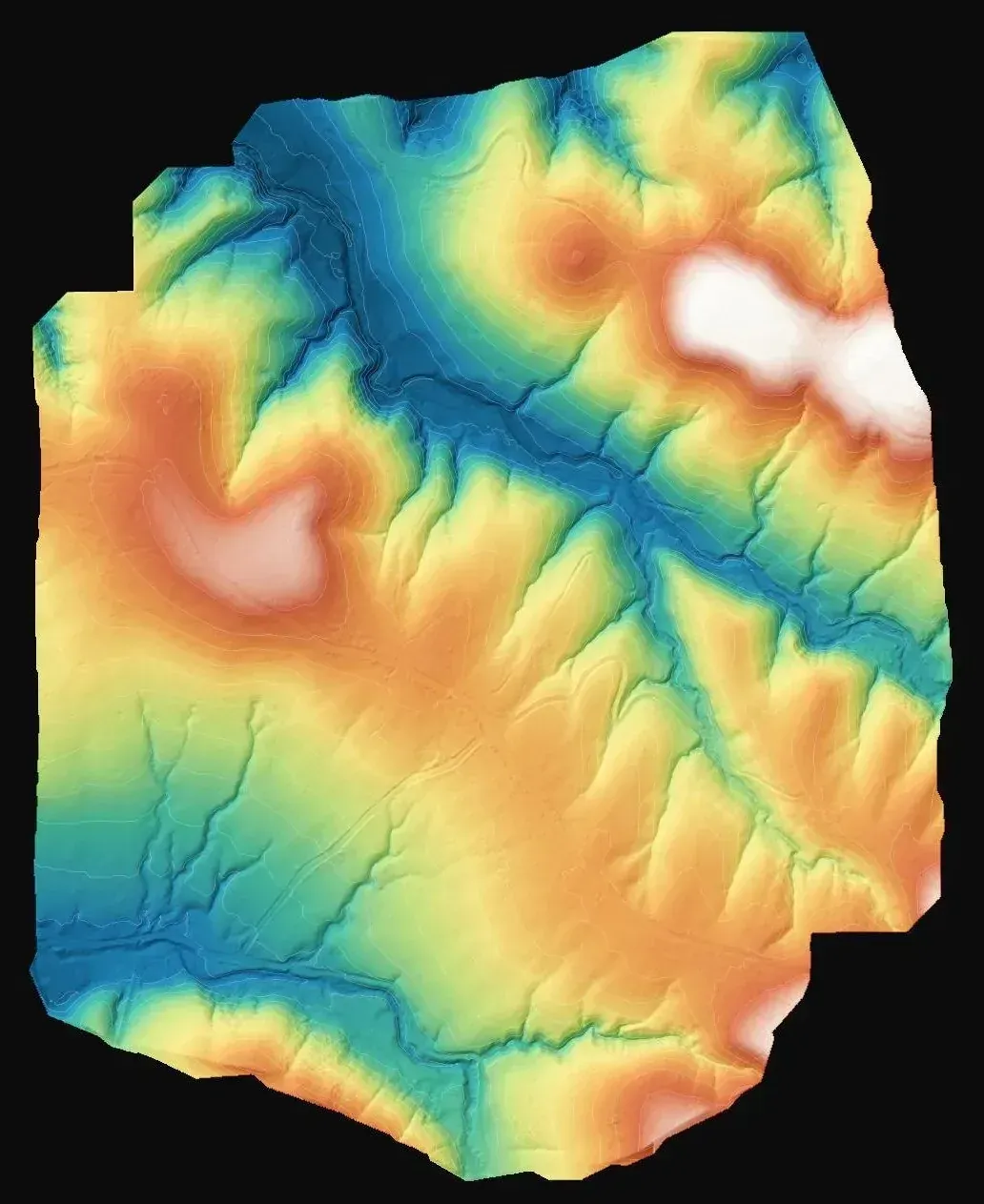

Modelos del terreno (MDT)
Base para implantar aerogeneradores, viales y plataformas con cotas reales de suelo.
-
Curvas de nivel
Lectura del relieve en el plano y cálculo de desmontes y terraplenes.
-

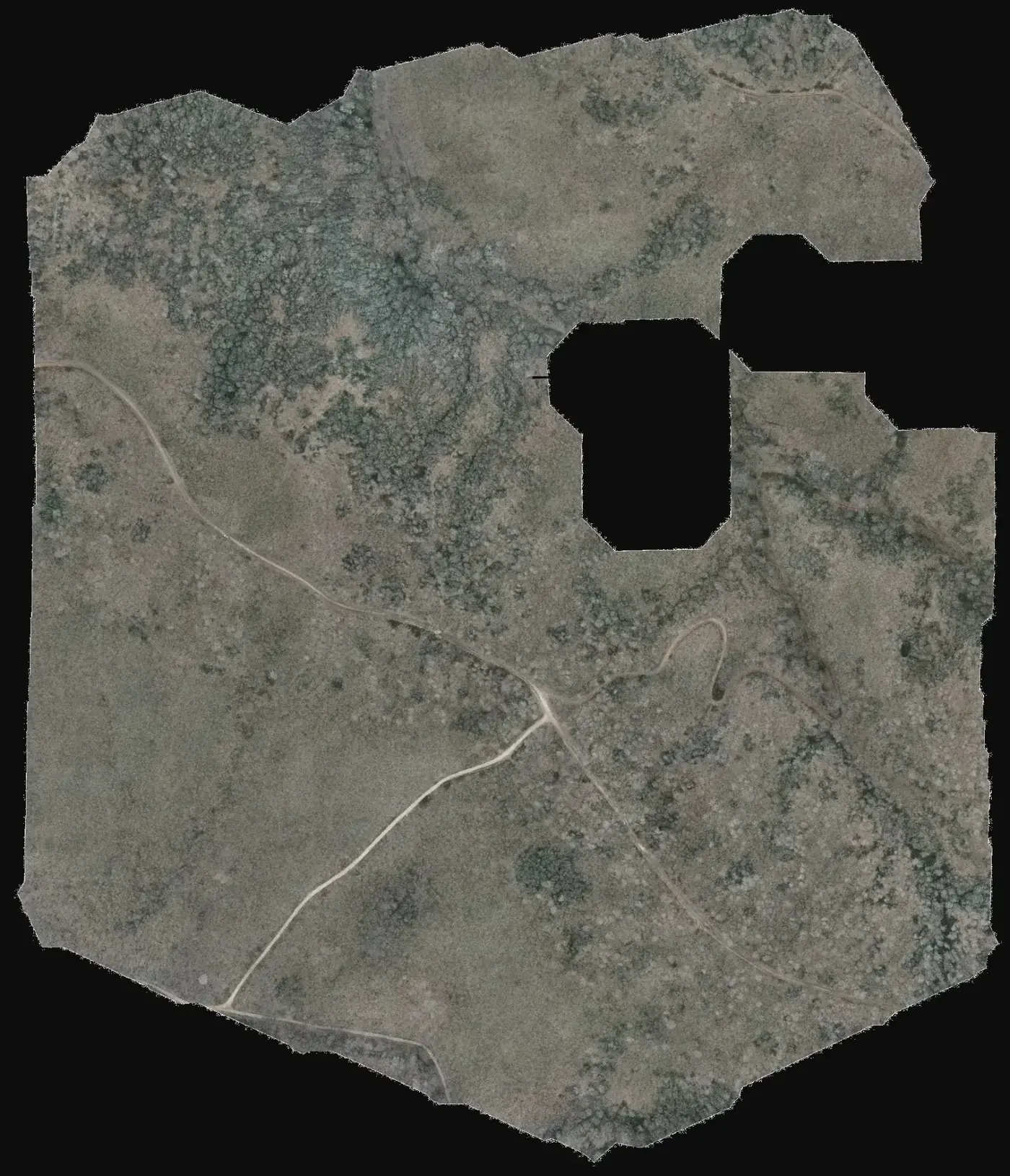

Ortofoto
Referencia visual para interpretar el dibujo y comprobar linderos y accesos.
Si tienes un proyecto parecido en España
Pide el MDT y las curvas en ETRS89 y en el huso UTM de la zona, define equidistancia y escala de hoja, y solicita la nube clasificada en LAS o LAZ junto al DWG o DXF. Para presupuestar necesitamos los recintos en KMZ o shapefile, la vegetación dominante y si el diseño exige comprobación altimétrica independiente.
