Qué pedía el proyecto
Un relleno activo cambia cada semana. Para certificar lo vertido y planificar lo que falta hasta la cota de proyecto hacen falta a la vez un volumen defendible y un plano de cotas actual, los dos referidos al mismo instante.

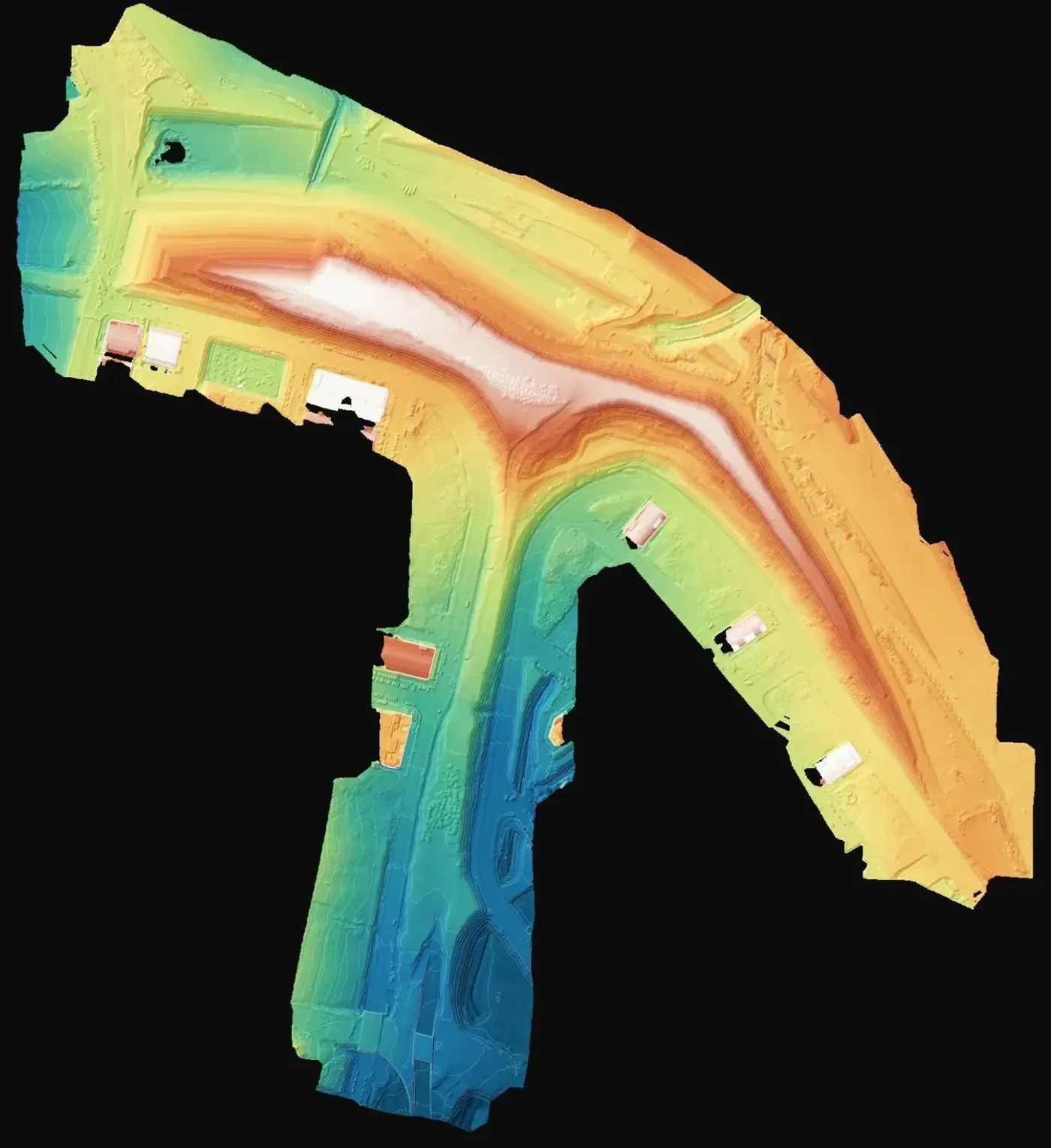

Por qué un cálculo prismático sobre el MDS
El método prismático divide la superficie en prismas verticales y suma el volumen de cada uno entre la superficie actual y la de referencia, dentro del límite del relleno. Es transparente y repetible: cualquier técnico puede rehacerlo con el mismo modelo y el mismo contorno. La fotogrametría a 1,8 cm da la densidad necesaria para que ese modelo recoja bien bordes y taludes. Como criterio general, en rellenos sin vegetación la imagen es suficiente y no se necesita LiDAR.
Qué se entregó
Tres archivos que responden al volumen, a la cota y al estado visual del relleno.
-
Cálculo de volúmenes
Cifra de material vertido para certificaciones y control de obra.
-

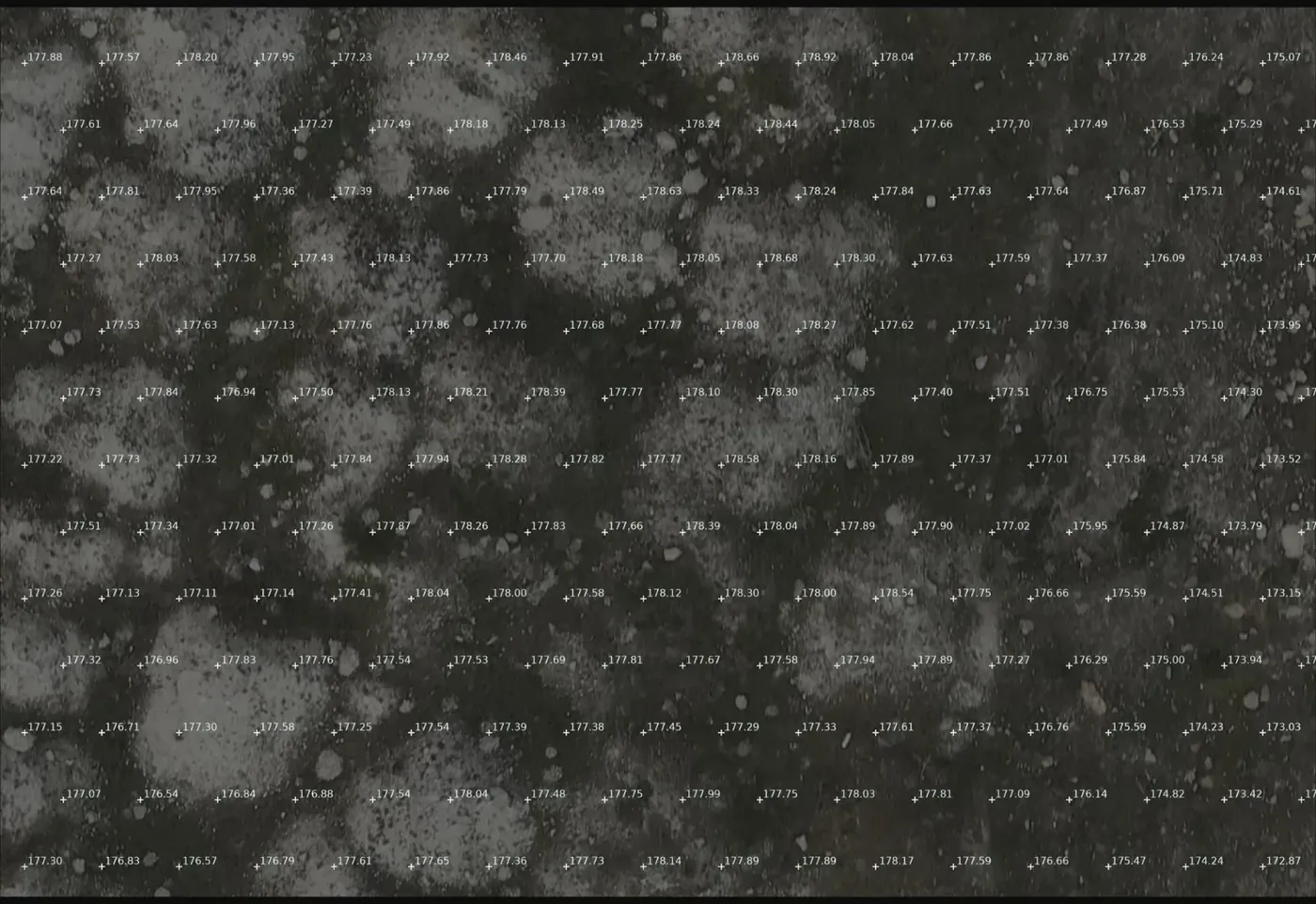

Plano de cotas (NetCAD, DXF)
Altitud actual del relleno para compararla con la cota de proyecto.
-

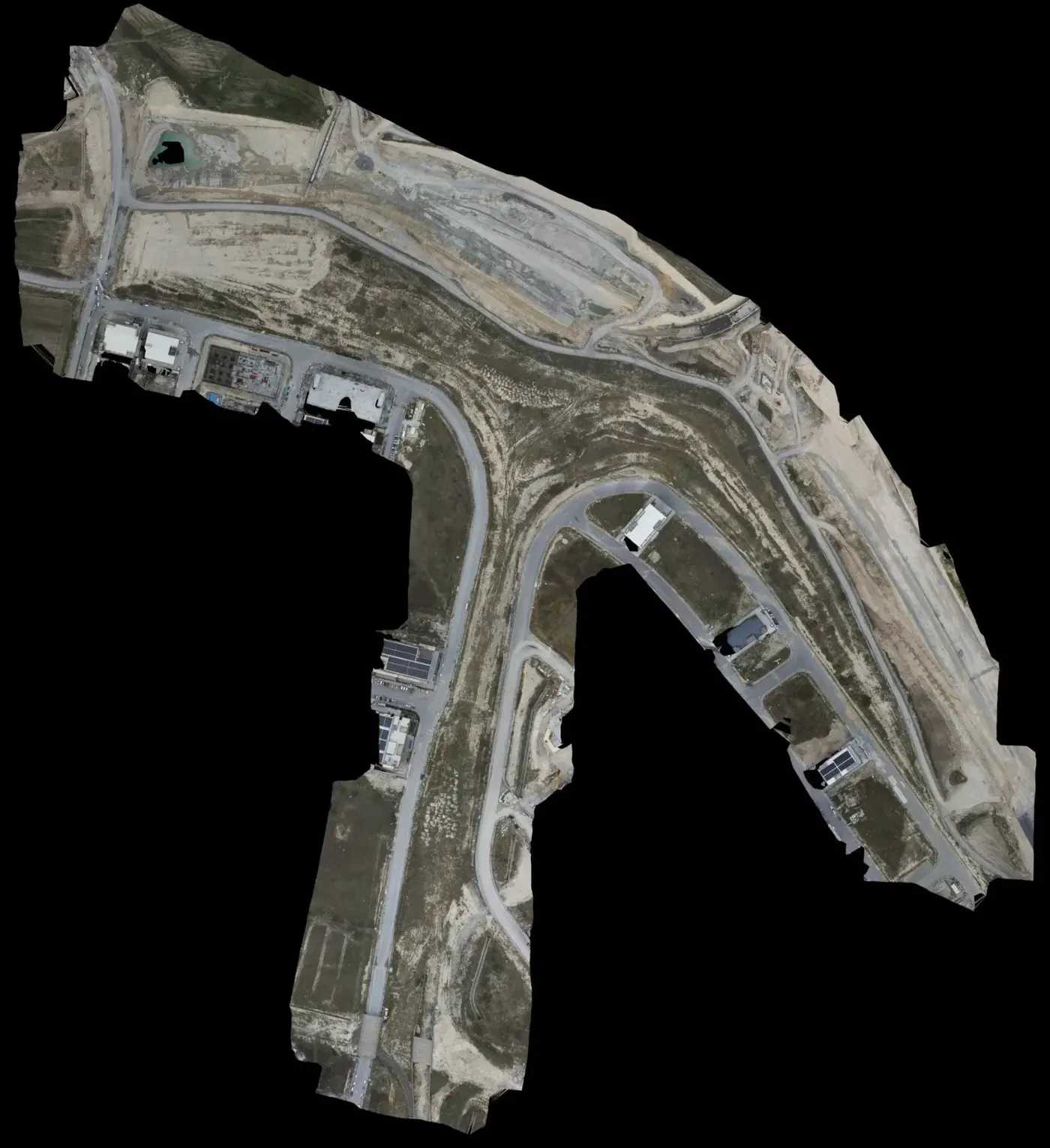

Ortofoto (ECW)
Imagen georreferenciada del estado del relleno en la fecha del vuelo.
Si tienes un proyecto parecido en España
Pide que el cálculo indique el contorno de relleno utilizado y la superficie de referencia, y que cotas y ortofoto vengan en ETRS89 y el huso UTM de la zona, en DXF o DWG y en un ráster que abra tu software (GeoTIFF o ECW). Para presupuestar necesitamos el perímetro del relleno en KMZ, si existe un levantamiento o vuelo anterior y la frecuencia con la que quieres repetir el control.
