Qué pedía el proyecto
El diseño hidráulico de un tramo largo exige continuidad: una misma superficie de terreno de principio a fin, sin saltos entre levantamientos parciales, y un plano dividido en hojas manejables para la oficina técnica.

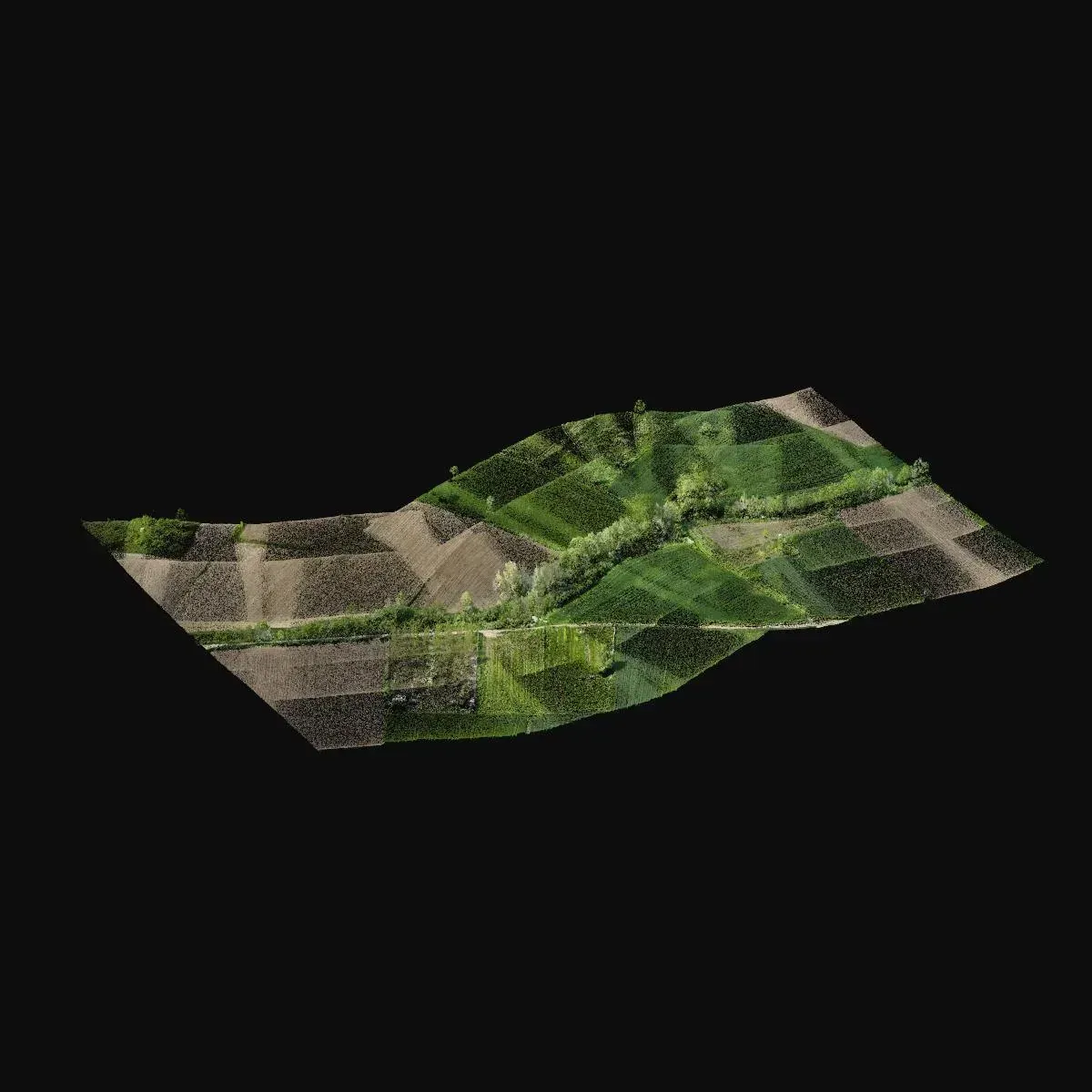

Por qué LiDAR en un corredor largo
En 5,4 km de ribera la vegetación cambia tramo a tramo, y la fotogrametría solo devuelve el suelo donde está despejado. El LiDAR registra retornos bajo la vegetación y permite clasificar los puntos de suelo en toda la longitud con un criterio uniforme, que es lo que da coherencia al modelo del terreno. Como regla general, cuanto más largo y vegetado es el corredor, mayor es la ventaja del LiDAR frente al levantamiento clásico por secciones.
Qué se entregó
Relieve, curvas, imagen y plano, todo en un mismo sistema de referencia.
-

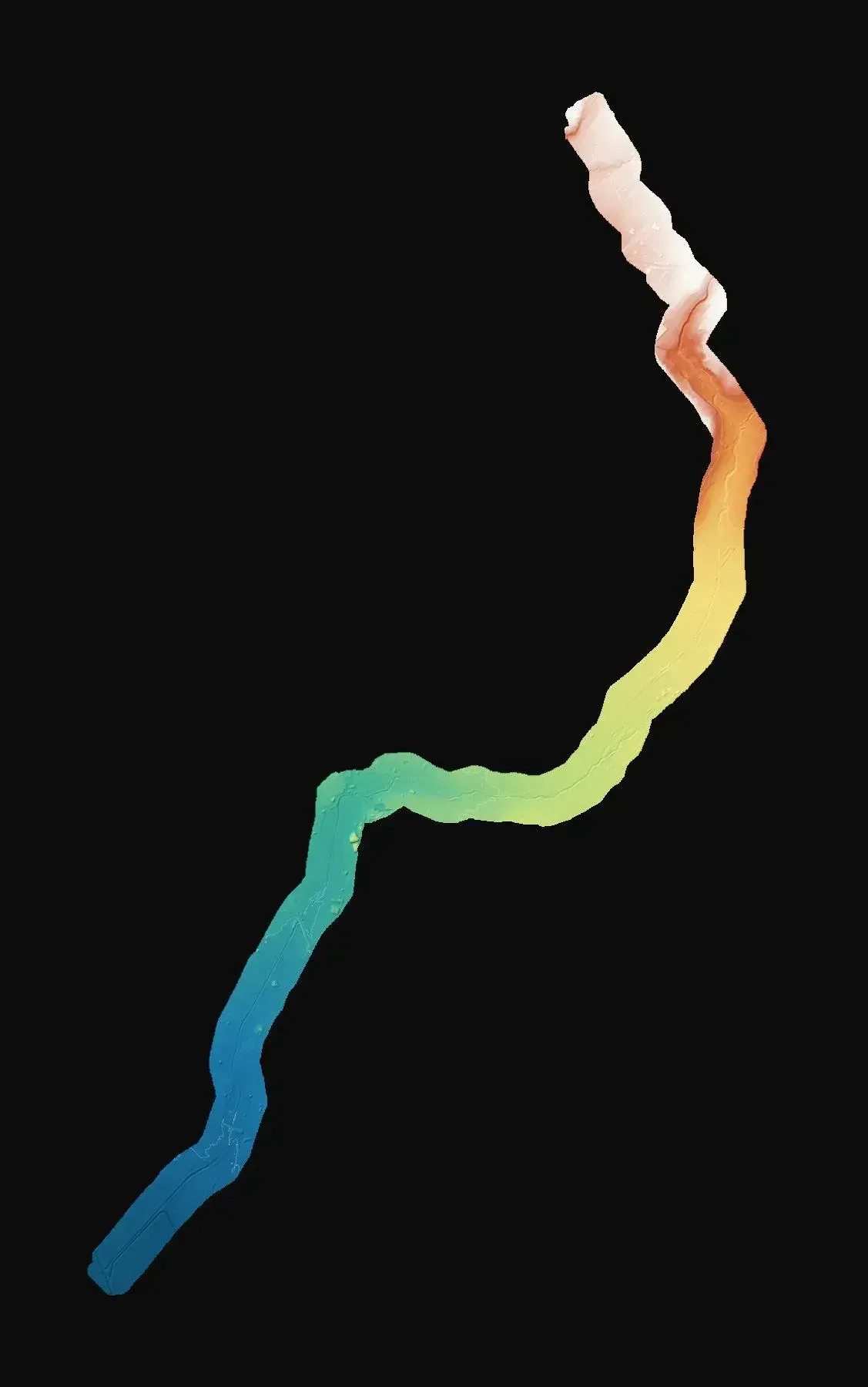

Modelo del terreno (MDT)
Superficie continua para el modelo hidráulico y los perfiles del cauce.
-

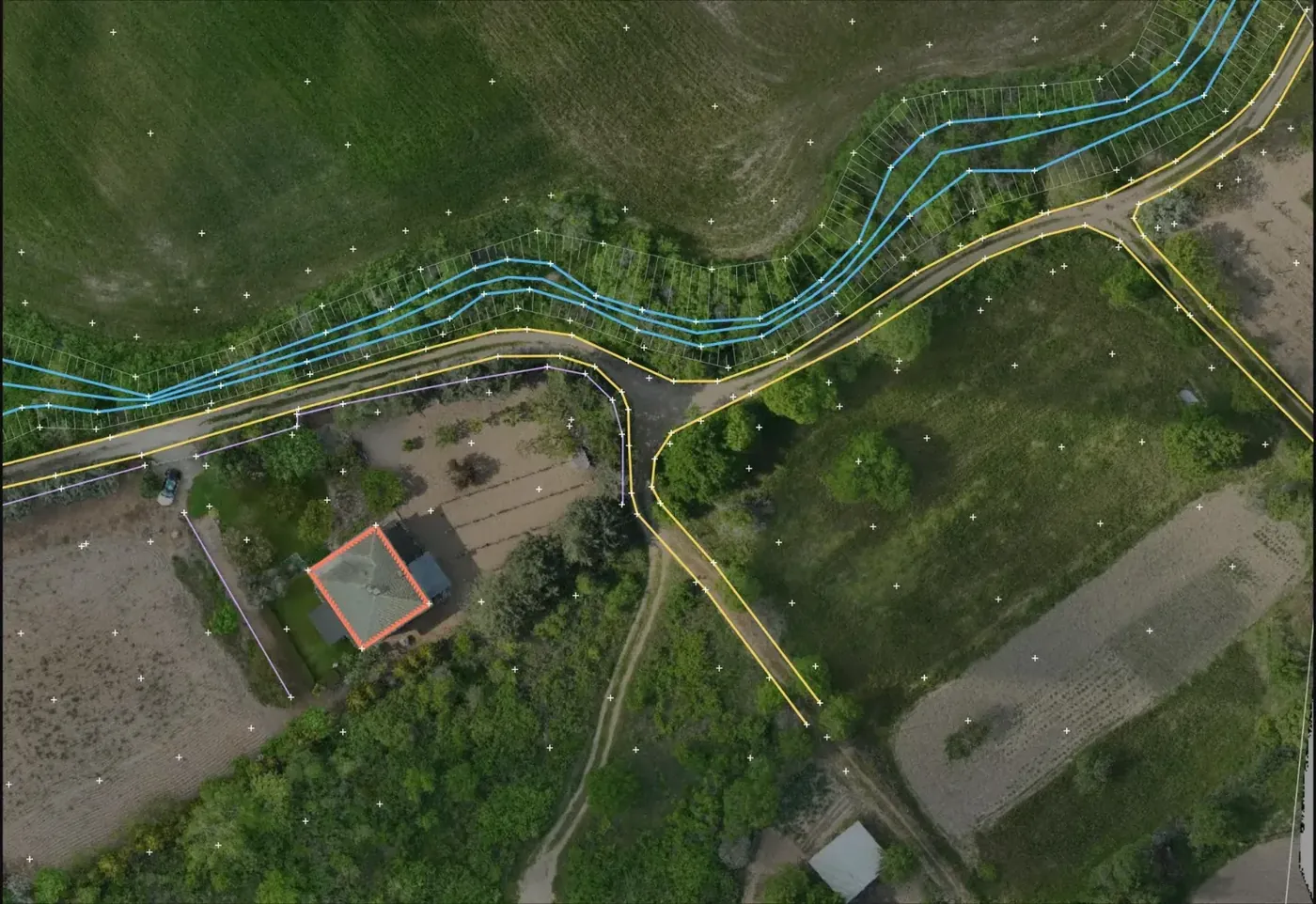

Curvas de nivel
Lectura del relieve de márgenes y llanura en el plano.
-

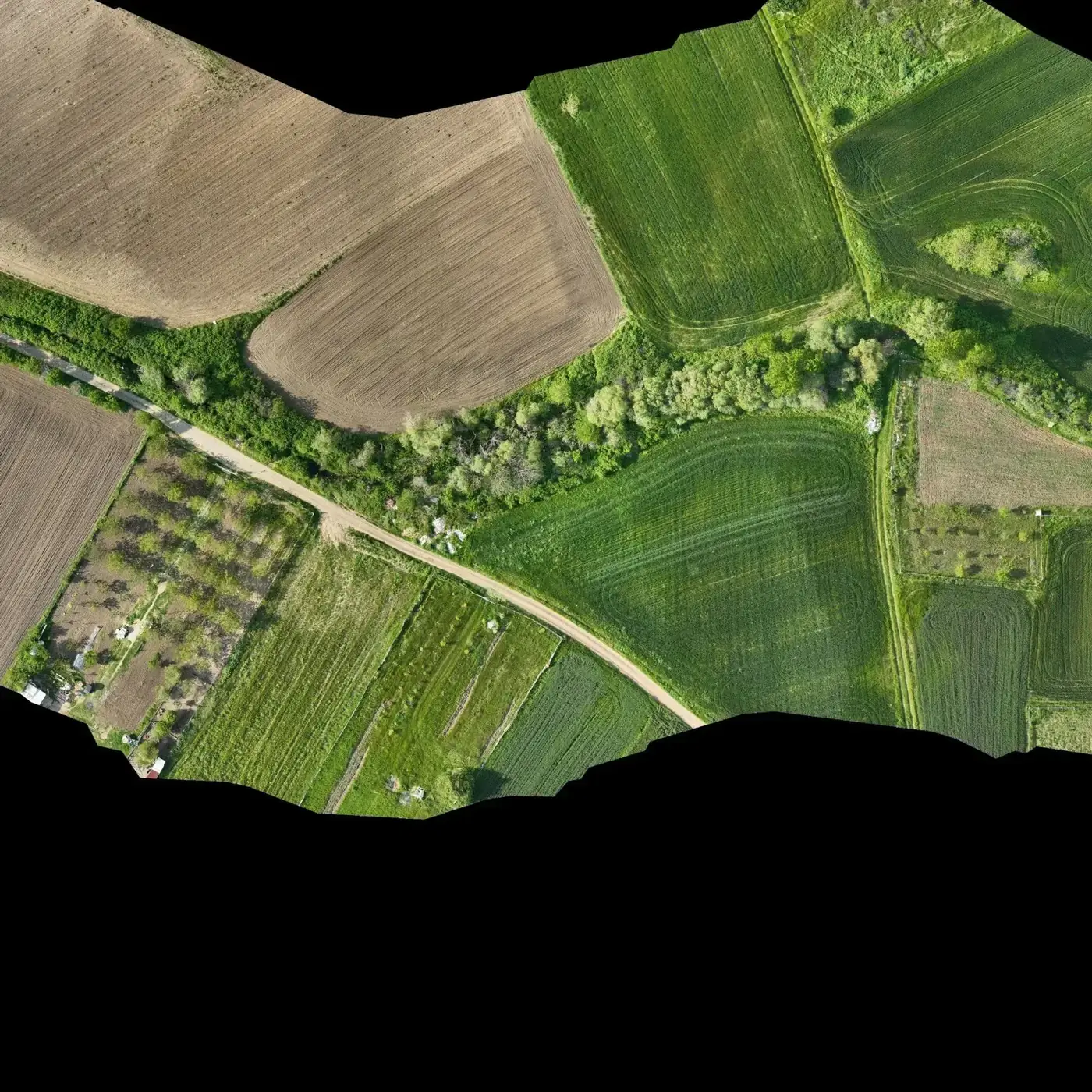

Ortofoto
Referencia visual del estado actual del cauce y sus usos colindantes.
-
Plano topográfico dividido en hojas
Documento de proyecto manejable tramo a tramo.
Si tienes un proyecto parecido en España
Pide el MDT y la nube clasificada (LAS o LAZ) en ETRS89 y el huso UTM de la zona, el plano en DWG o DXF con un corte de hojas acordado y la equidistancia de curvas que necesita tu modelo hidráulico. Para presupuestar necesitamos el eje del arroyo en KMZ, el ancho de corredor a cada lado y los tramos con arbolado denso.
