Qué pedía el proyecto
Para encauzar un arroyo el ingeniero hidráulico necesita el fondo del cauce, las márgenes, las obras de paso existentes, los muros y los caminos que lo acompañan, y todo ello en un único sistema de coordenadas. Buena parte de esos elementos está bajo vegetación de ribera, que es donde los métodos de imagen fallan.
Por qué LiDAR con puntos de apoyo
El LiDAR por dron registra varios retornos por pulso y permite separar el suelo bajo la vegetación de ribera, algo que una ortofoto convencional no ofrece. La nube se enlazó a puntos de apoyo medidos en campo para que las cotas del cauce sean comparables con cualquier medición posterior. Como criterio general, en corredores fluviales estrechos con arbolado el LiDAR evita el vadeo de secciones a mano y reduce el tiempo en campo.
Qué se entregó
Cuatro productos que cubren planimetría, trazado, imagen y relieve del corredor.
-

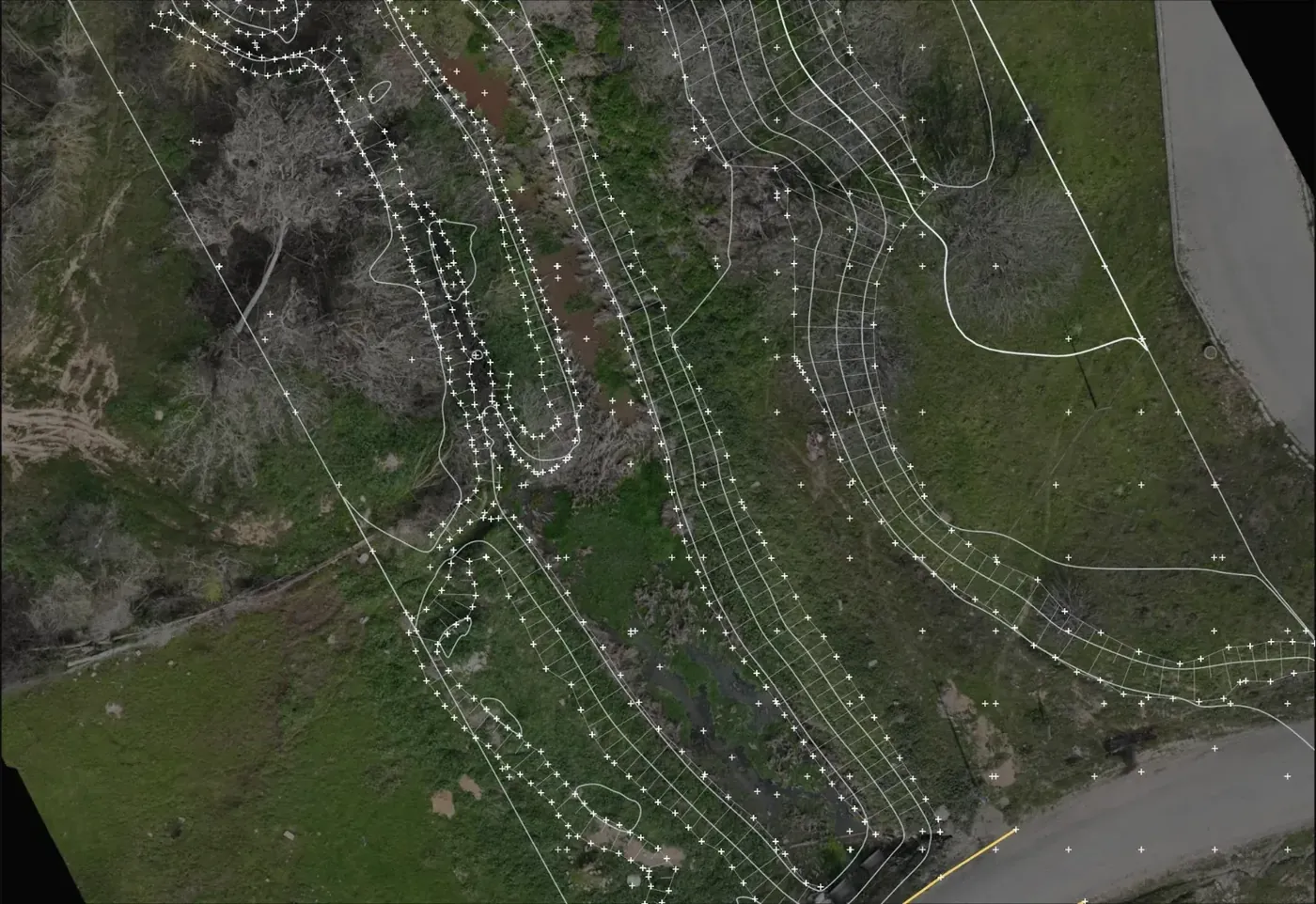

Plano topográfico con caminos, obras de paso, muros, márgenes y curvas de nivel
Base planimétrica y altimétrica para el proyecto de encauzamiento.
-
Plano de trazado
Eje del cauce sobre el que se definen perfiles y secciones.
-

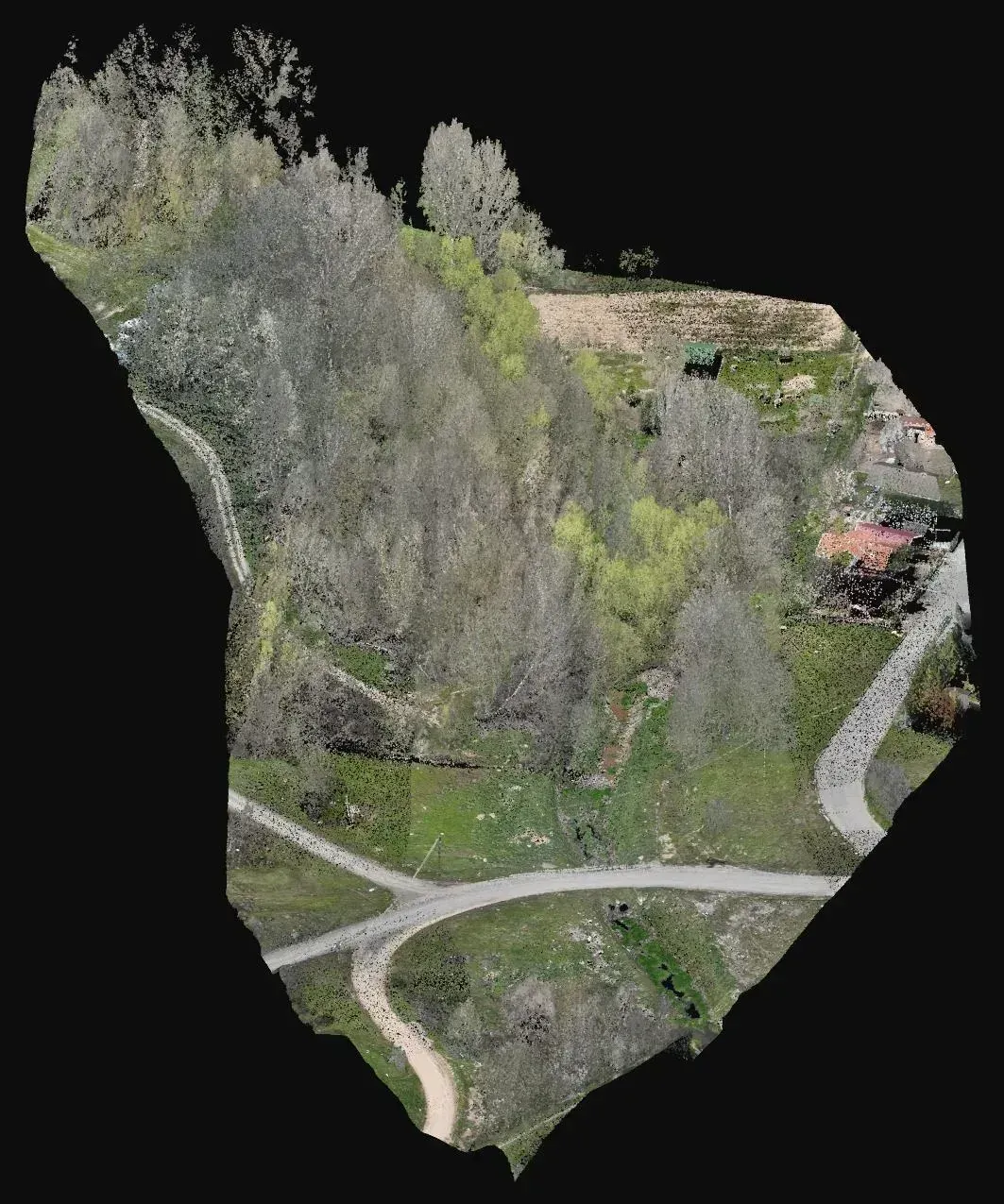

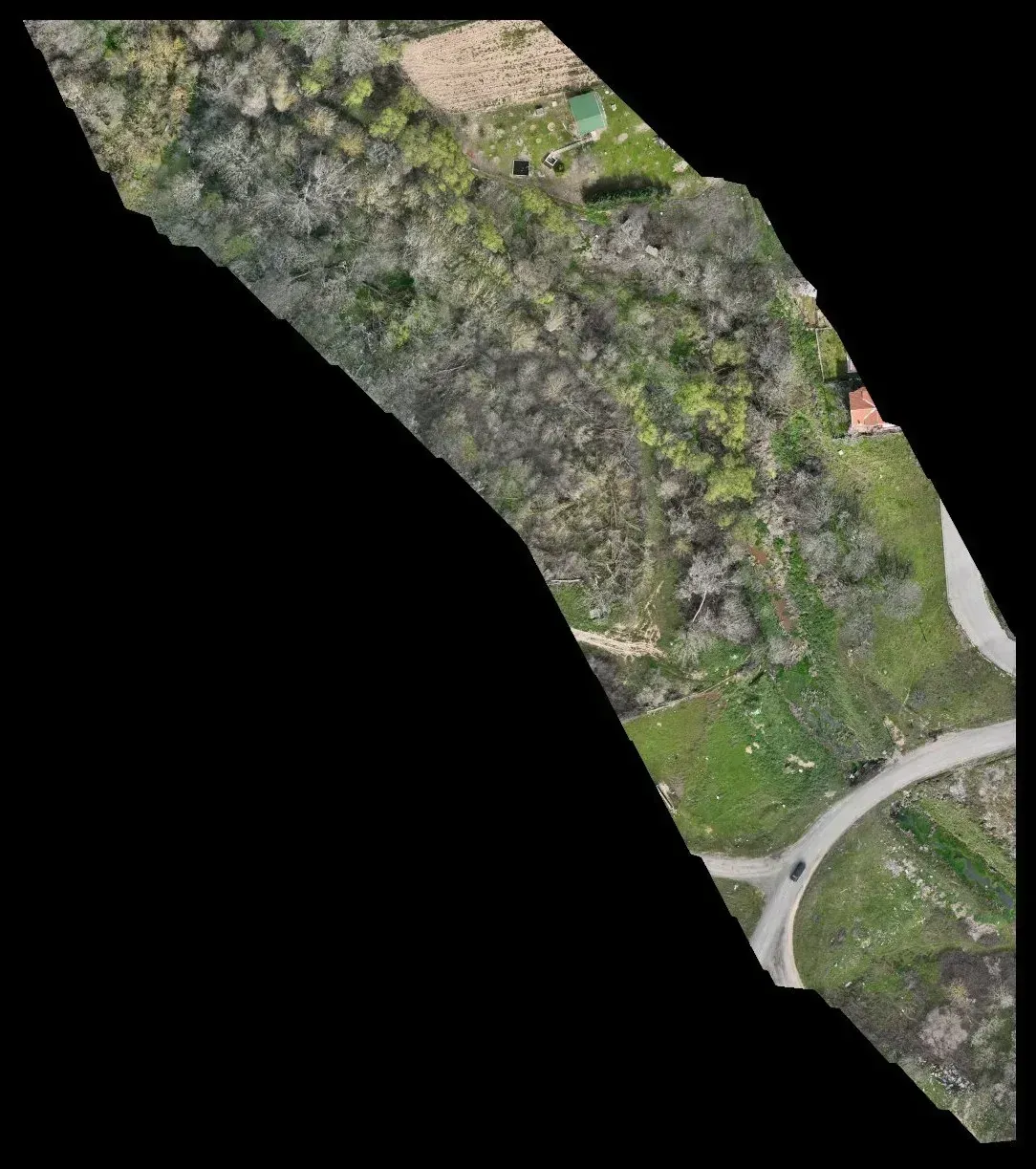

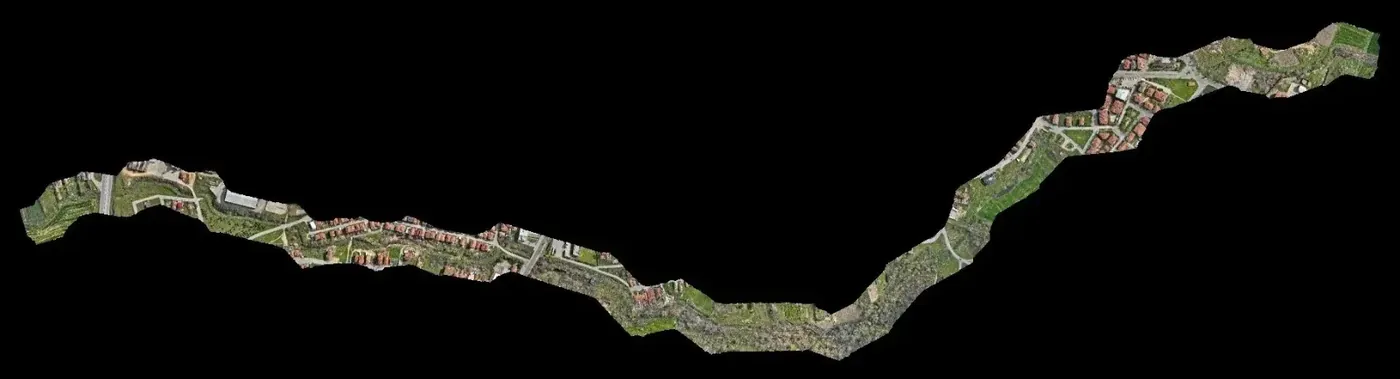

Ortofoto a 2,1 cm
Imagen georreferenciada para identificar vertidos, erosiones y usos en las márgenes.
-

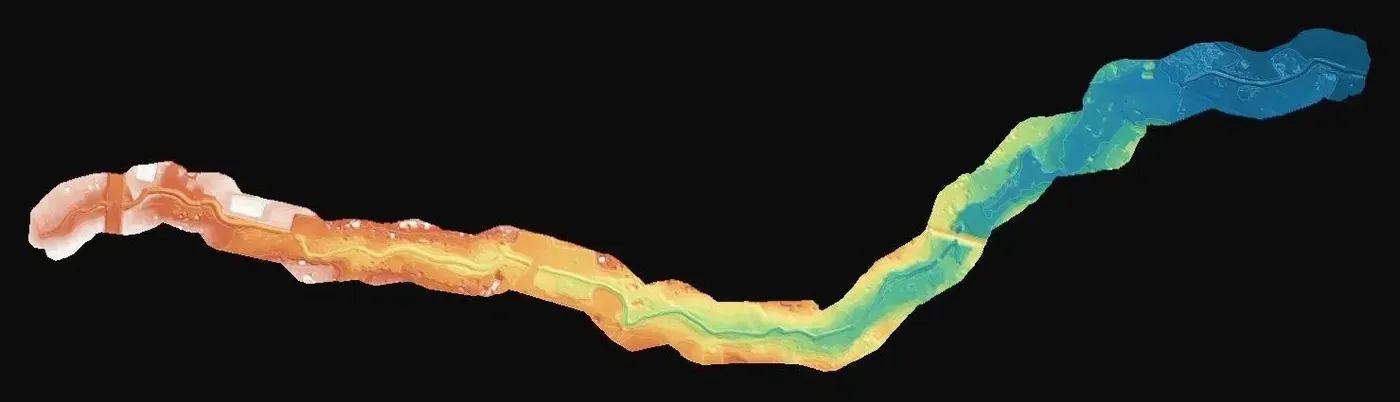

Modelo del terreno (MDT)
Cálculo hidráulico, llanura de inundación y cubicación del movimiento de tierras.
Si tienes un proyecto parecido en España
Pide el plano y el MDT en ETRS89 y el huso UTM de tu zona, la nube clasificada en LAS o LAZ, y define qué estructuras deben aparecer dibujadas (obras de paso, muros, vados). Para presupuestar necesitamos el eje del cauce o el polígono del corredor en KMZ, el ancho de franja a cada lado y el estado de la vegetación en la fecha prevista.
